Датчик пламени Siemens QRA55.E27 предназначен для надежного контроля наличия пламени в промышленных горелках, работающих на газе или жидком топливе. Он используется в составе автоматических систем управления горением, обеспечивая безопасность и стабильность технологического процесса.
Устройство основано на принципе ультрафиолетовой фотоэлектрической детекции. Это позволяет эффективно обнаруживать пламя в условиях высоких температур, интенсивного освещения и воздействия внешних факторов. Модель отличается высокой чувствительностью, устойчивостью к вибрациям и продолжительным сроком службы.
Область применения датчика охватывает теплогенераторы, котлы, сушильные камеры и другое теплотехническое оборудование, где требуется точный контроль пламени. Датчик пламени Siemens QRA55.E27 совместим с контроллерами Siemens серий LFL, LAL, LMG, обеспечивая надежную интеграцию в системы автоматики.
Конструктивные параметры модели QRA55.E27 и условия её эксплуатации

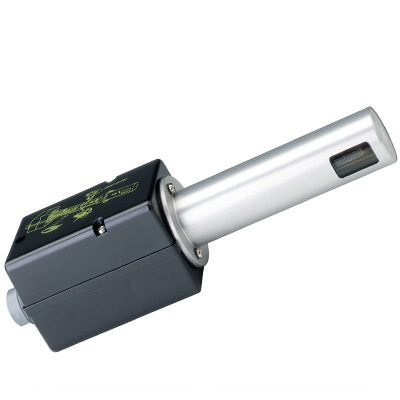

Siemens QRA55.E27 представляет собой ультрафиолетовый датчик пламени, выполненный в металлическом корпусе, устойчивом к высоким температурам и механическим нагрузкам. Его конструкция разработана с учетом длительной непрерывной работы в условиях интенсивной эксплуатации.
Корпус прибора оснащён защитным стеклом, стойким к загрязнениям и тепловому излучению. Специальный фильтр в спектральном диапазоне исключает ложные срабатывания, вызванные внешними источниками УФ-излучения, что делает устройство надежным для применения в промышленных условиях.
Основные технические характеристики
- Напряжение питания фотокатода: ~220 В (через управляющее устройство)
- Рабочая температура окружающей среды: от -20 °C до +60 °C
- Максимальная температура на линзе: до +80 °C
- Класс защиты корпуса: IP40 (опционально до IP65 при использовании монтажной арматуры)
- Тип соединения: 3-контактный разъём с экранированным кабелем
Устройство рекомендуется устанавливать с учетом прямой видимости зоны горения. Допускается применение в газовых и жидкотопливных горелках с прерывистой и постоянной работой, при наличии соответствующих блоков управления Siemens серий LFL, LAL, LGK и др.
Электрическая схема подключения к блоку управления горением
Датчик пламени Siemens QRA55.E27 подключается к блоку управления горением с помощью экранированного кабеля, обеспечивающего помехозащищённую передачу сигнала. Экранировка обязательна для корректной работы фотоэлемента в условиях электромагнитных наводок, характерных для промышленной среды.
Типовая схема подключения
- Контакт 1: сигнал от фотокатода (вход в блок управления)
- Контакт 2: общий (нейтраль)
- Контакт 3: экран кабеля (соединяется с корпусом или заземлением)
Для работы датчика требуется наличие источника питания в составе управляющего устройства. В моделях LFL и LAL от Siemens питание фотокатода организовано автоматически. Рекомендуется соблюдать минимальное расстояние между датчиком и блоком не более 50 м при использовании экранированного кабеля сечением 0,75 мм².
Монтаж необходимо производить при отключенном питании, строго следуя схемам, приведённым в технической документации на конкретный блок управления горением. Нарушение порядка подключения может привести к некорректной работе или выходу устройства из строя.
Специфика применения в промышленных газовых и мазутных горелках
QRA55.E27 широко используется в системах автоматического управления горением для газовых и жидкотопливных горелок, работающих в промышленном цикле. Его чувствительность к ультрафиолетовому излучению позволяет точно фиксировать пламя даже при низкой интенсивности горения.
Датчик подходит как для прерывистого, так и для непрерывного режима работы, что делает его универсальным решением для котельных, сушильных агрегатов, печей и теплогенераторов. Важным условием является наличие чистой оптической зоны между фотодатчиком и пламенем.
Преимущества эксплуатации в промышленных установках
- Стабильная работа в условиях высокой температуры и вибрации
- Совместимость с большинством автоматов розжига Siemens
- Быстрая реакция на отсутствие или погасание пламени
- Низкий уровень ложных срабатываний при наличии внешнего освещения
Применение датчика QRA55.E27 обеспечивает высокую степень безопасности горелочных установок, минимизируя риск аварийных ситуаций. Его использование позволяет контролировать пламя в режиме реального времени и оперативно отключать подачу топлива при отклонениях от заданных параметров.
Siemens QRA55.E27 зарекомендовал себя как надёжный компонент промышленных систем автоматического управления горением, обеспечивая точность, эффективность и безопасность технологических процессов.
